一、适用范围

新能源及MT/AT/AMT/CVT变速箱横纵置耐久性能试验

二、系统主要组成

新能源变速器测试系统由机械台架、扭矩传感器、驱动电机、负载电机、对中调平移动机构、温度传感器、油温控制系统、电参数测量仪、各种测量模块、立式强电柜、工控机及

测试系统等组成。

三、系统实验

Ø    总成磨合试验

Ø    动态密封性能试验

Ø    温升性能试验

Ø   高温性能试验

Ø   疲劳寿命试验

Ø   传动效率试验（电动与发电工况）

Ø    差速可靠性试验（电动与发电工况）

Ø   高速性能试验

Ø    超速性能试验

Ø   道路功能模拟试验

Ø   自定义功能试验。

三、系统功能

Ø   变频驱动，交流变频回馈加载

Ø   加载能量内部回馈，节能80%以上，对电网无污染、四象限运转，即驱动/加载可逆，可正/反拖加载，可正/反向加载，可恒扭矩/恒转速切换运转，可方便地完成倒档/滑行试验

Ø   高转速6000~12000r/min（更高转速可定制）

Ø   手动可面板电位器设定，自动可计算机接口程序控制

Ø   缺相、欠压、超载、过流、超速、扭矩波动（系统不稳）、速比错误、振动超差等等报警保护功能

Ø   高转速控制稳定度：0.1%F.S；转速测量精度：0.1%

Ø   高扭矩控制稳定度：0.3%F.S；扭矩测量精度：0.1%F.S

Ø   扭矩现场标定

Ø   具有计算机远程监控功能和丰富的数据库功能

Ø   备有软件硬件接口，可以进行路谱等功能扩展

Ø   同样适应于变矩、偶合器等试验

四、程序画面

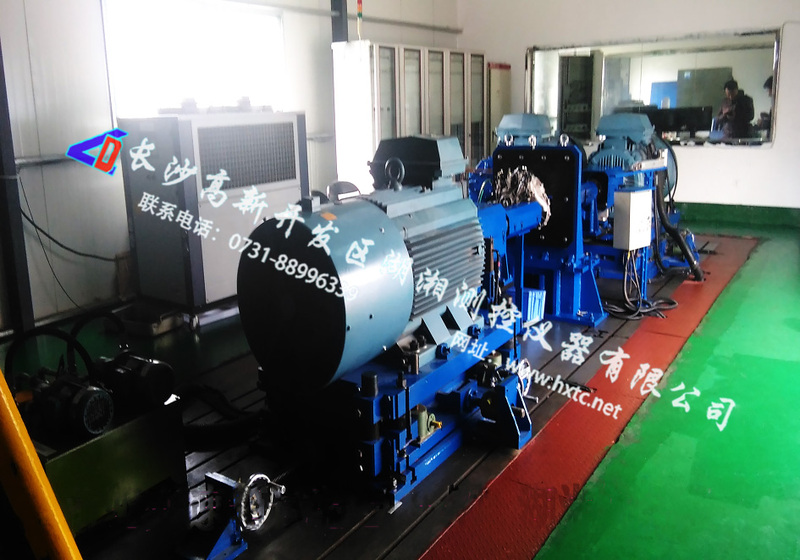

五、案例图片
